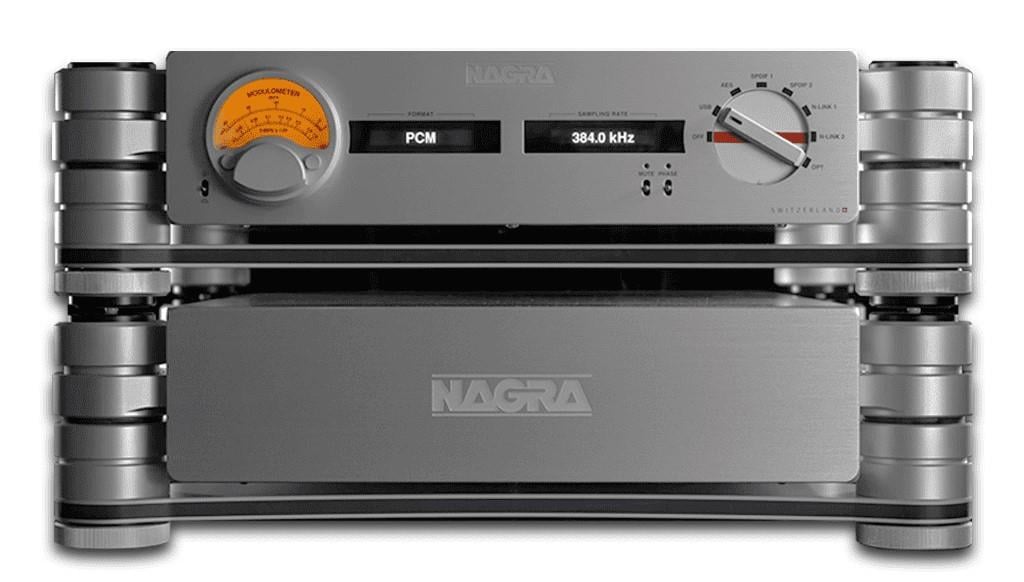

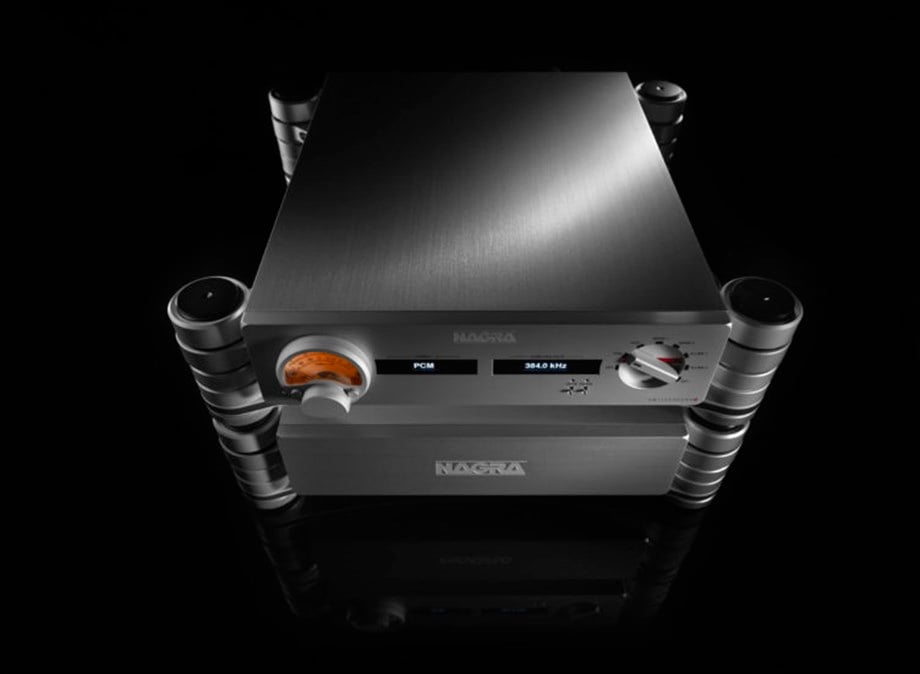

HD DAC X
HD DAC X, dünyaca ünlü Nagra HD DAC'den bir adım önde. HD PREAMP' taki teknolojik gelişmelerin çoğunu içerir.
Sonuç, diğer D/A dönüştürücüler tarafından elde edilenin ötesinde sıcaklık, doku, aşırı dinamikler ve genişletilmiş frekans tepkisi ile gerçeğe yakın bir sestir.
Güç kaynağı, ultra hızlı silikon karbür doğrultucu diyotlar, ultra düşük gürültülü voltaj regülatörleri ve HD Preamp'takinden üç kat daha büyük bir süper kapasitör bankasından oluşan sanal bir pil kullanarak son derece karmaşıktır. Yeni HD DAC X, 37'den az olmayan düzenlenmiş ultra düşük gürültülü bağımsız güç kaynağı içerir. HD DAC X, gelecekteki Nagra yüksek çözünürlüklü kaynaklarını almak için hem RCA hem de BNC'de AES-EBU, S/P-DIF ve 2x Nagra Link tek modlu ST-1 optik girişlere sahiptir. USB girişi, 8 çekirdekli bir X-Mos çipi etrafında tasarlanmış tescilli bir yazılım kullanır.
Bu yeni Nagra HD DAC X'te ultra yüksek hassasiyet ve ultra düşük titreşimli saatler kullanılmıştır. Yüksek performanslı bir FPGA, tüm dahili hesaplamaları gerçekleştirir. Her giriş sinyali DSD 256 formatına (11.2 MHz örnekleme hızı) dönüştürülür.
Ana dijital güç kaynağı, kendisi zaten çok düşük gürültülü devreler kullanan HD DAC'den 30 kat daha düşük bir gürültü düzeyine sahiptir. Bu yeni güç kaynaklarının gürültüsünün büyüklük sırası 0,4 ila 0,8 µV rms'dir (10 Hz ila 100 kHz). Yalnızca dijital parça, 16 ultra düşük gürültülü güç kaynağı kullanır. Dijital giriş ve D/A kartı, 8 katmanlı, yüksek hassasiyetli bir PCB üzerine inşa edilmiştir.
Analog bölüm oldukça benzersizdir. Nagra HD DAC için benimsenen kanıtlanmış çözümler korundu ve geliştirildi. HD PREAMP gibi, çift mono topoloji kullanır. D/A kartından çıkan analog sinyal, empedansını önemli ölçüde düşüren simetrik bir akım yükselticisine alınır. Bu eşsiz kademe, kademeler arası transformatörlerin 28 H endüktif yüküne 1800 V / µS mertebesinde bir yükselme süresi ile şaşırtıcı performans seviyelerine ulaşır. Geri bildirim kullanmaz ve herhangi bir kazanç sağlamaz.
EL YAPIMI TRAFOLAR
Gerilim kazancı sadece yeni nesil Nagra transformatörleri ile sağlanır. Bu transformatörlerin diğer rolü, tek uçlu bir tüp aşamasına saldırmak için ses sinyalinin dengesini bozmaktır. Bu transformatörler, uzman ve yetenekli transformatör teknisyenlerimiz tarafından İsviçre'deki Nagra atölyelerinde özel olarak üretilmiştir. Bu transformatörlerin performansı, bu yeni Nagra D/A'nın genel kalitesinin anahtarıdır ve sıkı kalite testlerine tabi tutulurlar.
Transformatörlerden sonra empedans, iki NOS askeri JAN5963 tüpünden (kanal başına bir tane) oluşan bir aşama ile daha da düşürülür. Bu aşama, bir katodin çıkış tasarımından yararlanır. Isıtma filamentlerinin voltajı, çok düşük bir kendi kendine gürültü elde etmek için her bir tüp için ayrı ayrı düzenlenir. Bu aşama geri bildirim olmayacak şekilde tasarlanmıştır. Bu bölümde, bazıları Nagra'nın özelliklerine göre özel olarak üretilmiş çok sayıda özel bileşen kullanılmaktadır.
Nagra makine mühendisleri, mikrofonik rezonansları yeni bir düzeye indirmek için HD Preamp'ın yeni tasarlanmış, titreşimsiz standını uyarladılar.
ÇOK SAYIDA ÖDÜL
HD DAC X, son Rocky Mountain Audio Fest'te lanse edildi ve beş Best Sound of Show ödülü aldı.
“…Hepsinin içinde, Sonny Boy Williamson'ın The Blues veya The Sky is Crying'inin (DSD 256) yüksek çözünürlüklü 2xHD Storyville Records remaster'ı, muhtemelen 66 yaşındayken kaydettiği beni büyüledi. Kaydın yakınlığı, adamın yaşlı konuşma sesi ile hala bozulmamış, şaşırtıcı tatlı şarkı söyleyen sesi arasındaki büyük kontrast nefesimi kesti.” Jason Victor Serinus, Stereophile
Carmen Gomes Sings the Blues'un yalnızca DSD sürümünden bir parça da kulağa harika geliyordu. Ve bu yeterli değilse, Peggy Lee'nin asetat ustalarından kurtarılan 1948 tarihli, kulağa hoş gelen bir kaydı… beni hayretler içinde bıraktı.”
Julie Mullins'in Best of Show'u Nagra/Rockport'u çok heyecanlandırdı:
“Muhteşem ses ve göze çarpan demo materyalinden bahseden Nagra, yeni HD-DAC-X'i (65 bin $) diğer HD-line elektronik aksamları, eski bir Nagra kasetçalar ve Rockport hoparlörleriyle bir kurulumda tanıttı. René Laflamme, Norah Jones'un yeni canlı albümünden (DSD256'ya yükseltilmiş) Sonny Boy Williamson'a kadar sayısız iyi kaydedilmiş parçanın yanı sıra Peggy Lee'nin “Bye, Bye, Blackbird” şarkısını söylediği mono kaydının dijital dosya aktarımı gibi nadir cevherler sundu. 1948'den itibaren, sesi daha sonraki materyallerdeki vokal stillerine kıyasla daha dünyevi bir natüralizm sergiliyor… birkaç gösteri müdavimi içeri girdi ve “Şimdi konuşuyoruz!” Diye bağırdı.
TEKNİK ÖZELLİKLER
ELECTRONICS

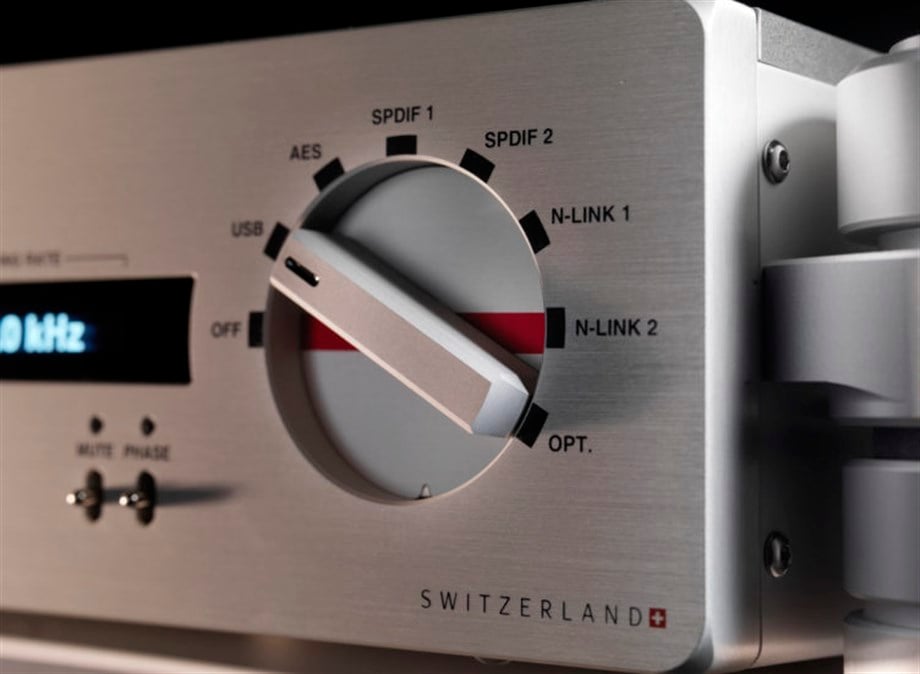

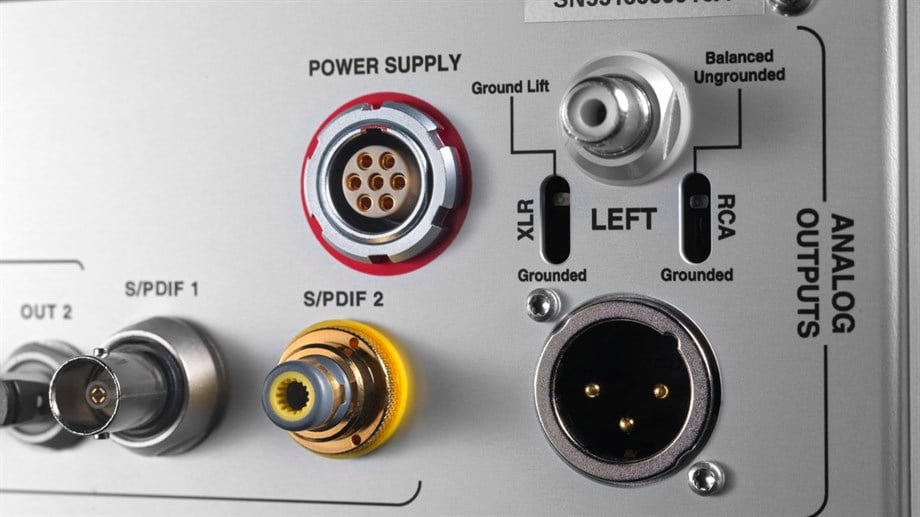

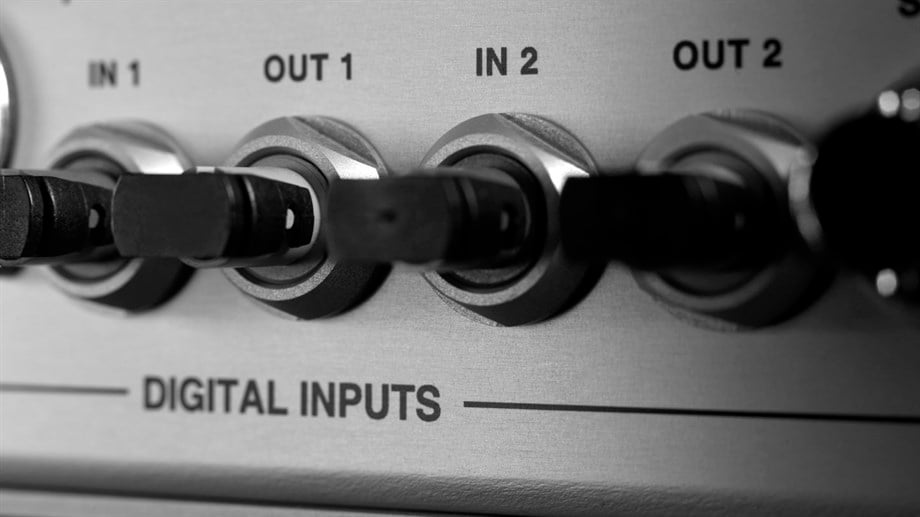

Digital inputs: 1x AES/EBU, 2x S/PDIF, 2x NAGRA-LINK, 1x Optical, 1x Audio USB (UCA2)

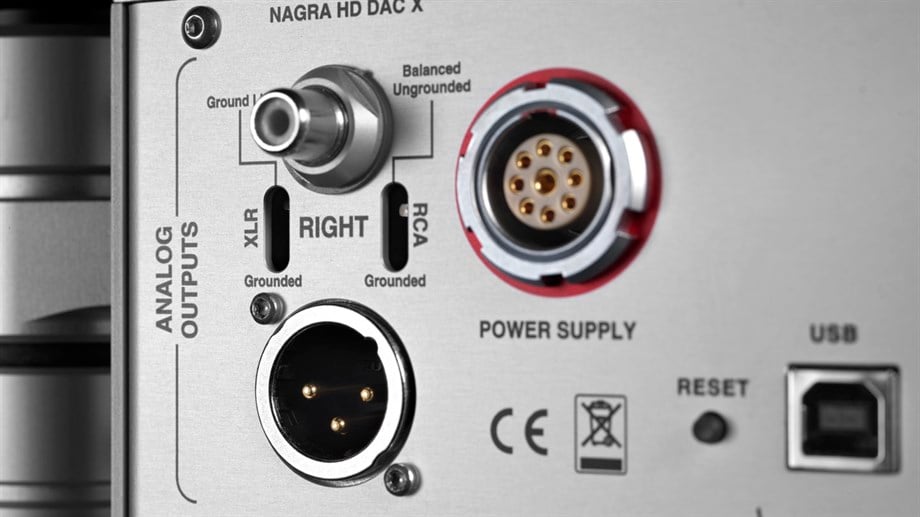

Analog outputs: 1 stereo RCA, 1 stereo XLR
Output level: 1.5 VRMS
Output impedance: < 200 ohms
Analog output Noise level: -128 dBr @ 1 kHz 1.5 V
Unweighted
Distortion: < 0.02 % @ -20 dBfs < 0.005 % (H2 filtered) @ -3 dBfs
Frequency Response: 5 Hz – 40 kHz +0 / -1 dB
Crosstalk: > 110 dB @ 1 kHz > 100 dB @ 20 kHz
Inter-channel phase < 0.05 ° @ 1 kHz
< 0.3 ° @ 20 kHz
< 0.5 ° @ 50 kHz
Remote automation: Input 1x 3.5mm (1/8”) stereo jack socket – Input command
Output 4x 3.5mm (1/8”) stereo jack socket – Output switching by relay
Home automation: 1x SUB-D9 connector – RS232 115200 bits/s, 8 data bits, no parity, 1 stop bit
Mains power: 100V~, 115V~, 120V~, 127V~, 230V~ or 240V~
NOT ADJUSTABLE – ±10%, 50-60Hz
Power consumption: 170W max
Mains fuse: S230V~ to 240V~ -> T 2A L (FST 5x20mm 250V)
100V~ to 127V~ -> T 3.15A L (FST 5x20mm 250V)
Operating temperature: +15°C to +35°C (+59°F to +95°F) – moderate climate
Operating environment: Indoor only – IP30

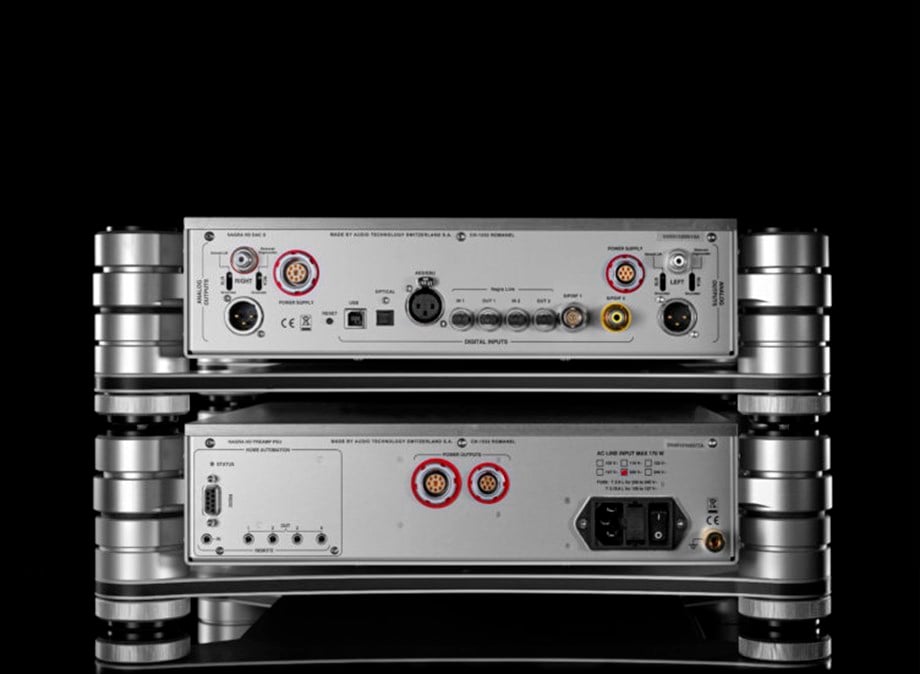

Dimensions: Power supply chassis (HD PSU) 433x436x121 mm (17.05×17.17×4.76 in)
Audio device chassis 433x436x121 mm (17.05×17.17×4.76 in)
Weight:
Power supply chassis (HD PSU) 16.5 kg (36.38 lb)
Audio device chassis 13.5 kg (29.77 lb)
