Bonn NX
The Ultimate Audiophile-Grade Network Switch
Ultra Hassas Clock
Jitter, elektrik gürültüsü, güç gürültüsü ve ağ gecikmesinde benzeri görülmemiş azalma
Saf Ses Kalitesi
Bonn NX, ses kalitesini dönüştürerek dinleme deneyiminizi bir sonraki seviyeye yükseltir
Bonn NX : The Audiophile’s Network Switch
Silent Angel, elektronik devrelerin tasarlanması ve yürütülmesine yönelik tavizsiz bir yaklaşım kullanır. Gürültüyü izole etme, filtreleme ve azaltma, kaynağın bütünlüğünü korur ve bağlı bileşenlere saf bir sinyal iletir. Tüm Silent Angel ürünlerinde olduğu gibi amacımız, cihazın kararlı bir sistem voltajında çalışmasını, hassas zamanlanmış paketler göndermesini ve harici çıkış gürültüsünü azaltmasını sağlamaktır. En küçük geliştirmenin bile ses kalitesini biraz iyileştirebileceğini ve birçok küçük geliştirmenin uygulanmasının Yüksek Çözünürlüklü Akış Ağlarının nihai potansiyelini ortaya çıkarabileceğini bulduk. Bonn NX, Ses Düzeyinde Ağ Anahtarları mühendisliği hakkında öğrendiğimiz her şeyin doruk noktasıdır: şu anda mevcut olan en yüksek ses performansını sunar.
Eşsiz ve Gelişmiş Tasarımlar

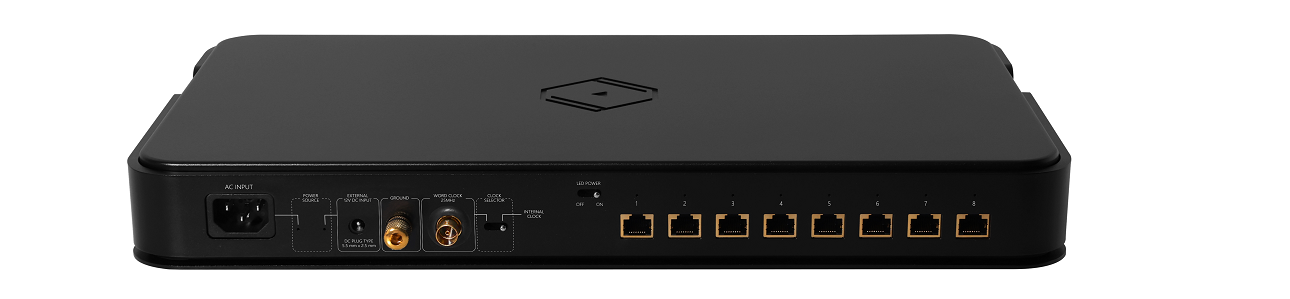

Sekiz adet zengin altın kaplamalı Gigabit Ethernet Bağlantı Noktası, potansiyel sinyal girişimini en aza indirmek için hesaplanan, kritik aralıklara sahip bağlantı noktaları içerir.
Gürültüye duyarlı akustik ekipmanlara özel bir teknoloji olan sınıfında lider Radar Sınıfı dahili anahtarlamalı güç kaynağı modülü.
Mükemmel zamanlanmış veri iletimi.
TCXO (Sıcaklık Telafisi Kristal Osilatörü), ağ gecikme sorunlarını ve titreşim etkilerini büyük ölçüde azaltır.
Yepyeni şasi tasarımı, özenle seçilmiş farklı malzemelerden oluşan iki katmandan oluşur: iç katman galvanizli çelik, dış katman ise kalın, yüksek kaliteli alüminyum alaşımdır. Bu abartılı yapı, titreşimi ve gürültüyü sönümlerken girdap akımlarının korunmasını ve kontrolünü en üst düzeye çıkarır. Şık modern tasarım, Bonn NX'i işlevsel bir ses sanatı eseri haline getirerek harika bir estetik çekicilik katar.
Audiofiller için Gelişmiş Seçenekler
12V DC güç jakı, dahili anahtarlama güç modülünü atlayarak, önemli bir performans yükseltmesi için harici bir doğrusal güç kaynağına (Forester) bağlantı sağlar.
Altın kaplama toprak bağlantı terminali daha fazla gürültü azaltma sağlar.
LED ışık anahtarı, kullanıcıların bağlantı noktası durumu göstergesini kapatmasını sağlar.
Sınıfında lider saat alıcı modülü, harici saat girişine izin verir.
Clock ve Güç Devresi
1.TCXO saat (25MHz): Yabancı frekansları ortadan kaldırır ve saf ve hassas bir saat sinyali üretir. Ethernet anahtar sistemimiz için saat kaynağı olarak yüksek hassasiyetli, ultra düşük faz gürültüsü sinyal çıkışı.
2.TCXO saati için güç kaynağı devresi: Çok aşamalı güç filtresi teknolojisini kullanır, 10MHz, 100MHz ve 1GHz farklı frekanslarda karışma ve gürültüyü giderir ve TCXO modülüne arıtılmış güç besler.
3.Anahtar sistemi için güç kaynağı devresi: Geniş dinamik aralıktaki gücü işleyebilen ultra düşük gürültülü voltaj regülatör devresi. Yüksek verimli devre tasarımına ve hızlı yanıt süresine sahiptir. TÜM yük koşullarında daha düşük çıkış dalgalanmasını koruyan TPS56623x serisi tarafından desteklenmektedir.
4.AC güç filtresi devresi: AC güç girişi için yüksek izolasyonlu ortak mod bobin devresi, ağa bağlı diğer cihazlar veya güç sistemleri gibi AC güç kaynaklarından kaynaklanan gürültü kirliliğini önler.
5.Özel, özelleştirilmiş Silent Angel güç modülü: AC'den DC'ye geniş dinamik aralıklı güç modülü. Kararlı, düşük dalgalı gürültü, güvenli koruma devresi, bir mezun soğutucusu ile iyi bir şekilde kaplanmıştır.
6.İsteğe bağlı doğrusal güç kaynağına bağlayın. Harici 12V DC LPS için DC Jakı.
7.Harici saat giriş bağlantı noktasını alma (25MHz'de altın kaplama).
8.Dahili/harici saat seçme anahtarı.
Bonn NX, ses cihazlarınızı diğer dijital trafikten etkili bir şekilde izole etmek için özel bir HiFi Ağ Bölgesi oluşturur, böylece gürültüyü ortadan kaldırır ve aşırı zamanlama doğruluğu ile veri iletir. Ses için izole bir "Ağ Ekosistemi" uygulamak, bilgisayarlardan ve diğer bağlı cihazlardan kaynaklanan yoğun bant genişliği etkinliklerinin neden olduğu ağ paraziti fırtınasından kaynaklanan bozulmayı ve gecikme sorunlarını ortadan kaldırır.
Özel Clock Modülü, TCXO: Silent Angel'ın TCXO'su (Sıcaklık Dengeleme Kristal Osilatörü), diğer ağ anahtarlarında bulunan Kristal Saatlerden daha hassastır ve gecikme sorunlarını ve titreme etkilerini azaltır.
Titreşim Efekti İyileştirmesi: Bozulma, yüksek frekanslı ağ paketlerini iletmenin yaygın bir yan ürünüdür. Bonn NX titreşimi 369 ps'ye düşürürken tipik anahtarlar 705 ps'de bulunur.
Müzik Uygulamaları İçin Optimize Edilmiştir
Roon altyapısı için optimize edilmiştir; örneğin Roon Core sunucusu olarak Rhein Z1'den veya Roon Ready oynatıcısı olarak Münih M1'den oluşan bir ağı desteklemek için.
Tidal, Qobuz, Spotify ve daha fazlası gibi yüksek çözünürlüklü akış hizmetleri için optimize edilmiştir.
NAS'tan (Ağa Bağlı Depolama) müzik koleksiyonlarını oynatmak için optimize edilmiştir. QNAP, Synology, WD NAS dahil olmak üzere birçok markayla iyi çalışır.
Teknik Özellikler
Available Color Black, Silver
Power Input IEC (AC) 100-240V, 50/60Hz
(DC) 12V/1A (5.5mm x 2.5mm connector)
Ethernet Port Gold-plated 1GbE RJ45 port x 8
Interface Clock input switch x 1 (external/internal)
- BNC interface 25MHz external Word Clock
- Silent Angle specialized TCXO clock module
LAN port LED indicator switch x 1
- Control the on/off status of LAN port LED
Grounding Port x 1
- Connect to a ground box to make the signal quality more purer and precise without interference
LED Indicator AC Power LED (green) x 1
DC Power LED (green) x 1
LAN Port Status LED x 8
- Light on when linked; Flash when it's active
- Green: 1000Mbps; Amber: 100Mbps
Temperature Operating: 32 ~ 86 °F (0 ~ 30 °C)
Storage: -4 ~ 158 °F (-20 ~ 70 °C)
Humidity Operating: 10% ~ 90% RH (non-condensing)
Storage: 5% ~ 95% RH (non-condensing)
Dimensions 439 (W) x 63 (H) x 250 (D) mm
Weight 14.34 lbs / 6.4 kg
